L-avveniment atmosferiku tax-xmara ta' Novembru 2021 fil-British Columbia pproduċa totali ta' xita ta' bejn 100 u 300 mm f'48 siegħa tul il-firxiet tal-Muntanji Cascade u Coast. Ix-Xmara Coquihalla, nixxiegħa b'gradjent mgħaġġel li tgħaddi minn ġo Fraser Canyon, telgħet 6 metri f'inqas minn 24 siegħa. L-Awtostrada 5 — ir-rotta primarja tal-provvista interna — inqatgħet f'diversi punti. Merritt ġie evakwat. Abbotsford mgħarrqa taħt żewġ metri ta' ilma agrikolu li ħareġ mill-għargħar. Il-valutazzjoni finali tal-ħsara qabżet il-CA$1 biljun, u b'hekk sar l-aktar diżastru naturali li jiswa ħafna flus fl-istorja rreġistrata tal-BC.
Iċ-Ċentru tat-Tbassir tax-Xmara BC (BCRFC) jopera aktar minn 200 stazzjon ta' monitoraġġ idrometriku madwar il-provinċja. Matul l-avveniment ta' Novembru, 14-il stazzjon fil-baċiri tal-ilma affettwati ma baqgħux jaħdmu — mhux għax l-elettronika falliet, iżda għax is-sensuri fiżiċi nqerdu. It-trasdutturi tal-pressjoni konvenzjonali u s-sensuri li jaħdmu bil-galleġġjant fis-sistemi Fraser u Nooksack intlaqtu minn tagħbijiet ta' debris — siġar imwaqqa', blat kbir, fdalijiet ta' pontijiet — li sempliċement neħħewhom mill-punti tal-immuntar tagħhom. Il-BCRFC kellu dejta preċiża sal-mument li s-sensuri sparixxew.
It-tagħlima ma kinitx sottili. Stazzjon ta' monitoraġġ tal-għargħar li jfalli fil-mument tal-għargħar massimu mhuwiex stazzjon ta' monitoraġġ — huwa paletta tat-temp. L-ispeċifikazzjoni tal-akkwist li ħarġet mir-reviżjoni tal-avveniment tal-2021 hija konsistenti: sensuri bbażati fuq il-kuntatt mhumiex fuq il-lista ta' tagħmir preferut għax-xmajjar tal-BC b'gradjent għoli u mgħobbija bid-debris. Ir-radar mingħajr kuntatt FMCW ta' 24GHz qiegħed fuqu.
Il-Fiżika ta' Għargħar Atmosferiku f'Xmara fil-British Columbia
L-avvenimenti atmosferiċi tax-xmajjar tal-British Columbia huma differenti mill-għargħar konvettiv f'daqqa tal-Mediterran jew mill-mewġiet qawwija tal-monsuni tal-Asja t'Isfel f'żewġ modi importanti. L-ewwel, idumu aktar — minn 12 sa 72 siegħa ta' xita estrema sostnuta f'baċiri kbar tal-ilma, aktar milli ċellula konvettiva ta' minn sagħtejn sa erba' sigħat. It-tieni, ix-xmajjar li jgħabbu huma weqfin, mgħaġġla u kesħin, u jgħaddu minn terren glaċjat reċentement b'abbundanza ta' blat u injam maħlul.
Meta xmara tal-muntanji tal-British Columbia tgħaddi bl-għargħar sħiħ tagħha, it-tagħbija sospiża tinkludi dak kollu li l-kurrent jista' jċaqlaq: żrar, blat sa dijametru ta' metru, blalen tal-għeruq minn valangi ta' art 'il fuq, u volumi ta' zkuk mill-erożjoni tax-xmajjar. Din mhijiex is-sospensjoni tajn ta' xmara agrikola ta' art baxxa. Hija taħlita li tiċċaqlaq b'4 sa 8 metri kull sekonda. Kwalunkwe strument li joqgħod f'dan il-kurrent — transducer tal-pressjoni, unità Doppler akustika, tubu bubbler — huwa soġġett għal impatt fiżiku dirett.
Ir-radar FMCW ta' 24GHz jitwaħħal fuq il-gverta tal-pont jew fuq driegħ cantilever, minn 3 sa 12-il metru 'l fuq mis-sodda tal-kanal. Ikejjel il-wiċċ tal-ilma billi jiskopri l-bidla fil-frekwenza bejn is-sinjal tal-microwave trasmess u rifless. Il-kurrent, id-debris, il-blat kbir, l-imblukkar taz-zkuk — l-ebda minn dawn ma jagħmlu kuntatt mal-istrument. Ir-radar jaqra torrent mgħobbi bid-debris bl-istess preċiżjoni li jaqra lag kalm tal-muntanji.
Is-Sensor
| Speċifikazzjoni | Valur |
|---|---|
| Teknoloġija tal-kejl | 24GHz FMCW (Mewġa Kontinwa Modulata bil-Frekwenza) |
| Firxa tal-kejl | 0.1 sa 30 m (mingħajr kuntatt, 'il fuq mill-ilma) |
| Preċiżjoni tal-livell | ±3 mm |
| Temperatura operattiva | −40°C sa +70°C |
| Protezzjoni kontra ż-żidiet fil-vultaġġ | 6,000 V integrati |
| Akkomodazzjoni | IP68, reżistenti għat-temp |
| Output | RS485 Modbus-RTU |
| Mingħajr fili | GPRS / 4G / WiFi / LoRa / LoRaWAN |
| Format tad-dejta | MQTT Json |
| Qawwa | 9–30 VDC, kompatibbli mal-batterija solari |
Il-livell minimu ta' tħaddim ta' −40°C mhuwiex speċifikazzjoni standard għal sensur tal-latitudni tan-nofsinhar — huwa l-minimu meħtieġ għall-iskjeramenti tal-BC Interior, fejn il-baċir tax-Xmara Thompson jirreġistra temperaturi baxxi ta' Jannar taħt it-−35°C. Il-protezzjoni kontra ż-żidiet ta' 6,000V tindirizza l-frekwenza għolja tas-sajjetti tal-BC f'avvenimenti konvettivi tas-sajf li ħafna drabi jippreċedu l-għargħar l-aktar dannuż ta' Settembru u Ottubru.
L-Arkitettura tal-Istazzjon
L-arkitettura standard tal-istazzjon kompatibbli mal-BCRFC tintegra s-senser tal-livell tar-radar ma' gauge tax-xita tal-azzar inossidabbli b'barmil li jinqaleb ta' 0.2mm — l-intensità tax-xita fil-baċin tax-xmara 'l fuq hija l-indikatur ta' 30 sa 60 minuta taż-żieda fix-xmara li r-radar se jkejjel sussegwentement. Flimkien, iż-żewġ strumenti jagħlqu l-katina ta' monitoraġġ:
| Strument | Parametru | Rwol fil-katina ta' twissija |
|---|---|---|
| Barmil li jdawwar l-istainless steel ta' 0.2 mm | Intensità tax-xita (mm/siegħa) | Limitu ta' attivazzjoni — ħin ta' tħejjija ta' 30 minuta |
| Livell tar-radar FMCW ta' 24GHz | Stadju tax-xmara (m) | Konferma — konferma tat-tlugħ tal-palk |
| Sensur tat-temperatura (integrat) | Temperatura tal-arja | Kuntest tas-silġ/tidwib tal-borra |
| Reġistratur tad-dejta bi skrin | Il-parametri kollha | Wirja lokali + ħażna ta' 90 jum |
L-Arkitettura tas-Soluzzjoni

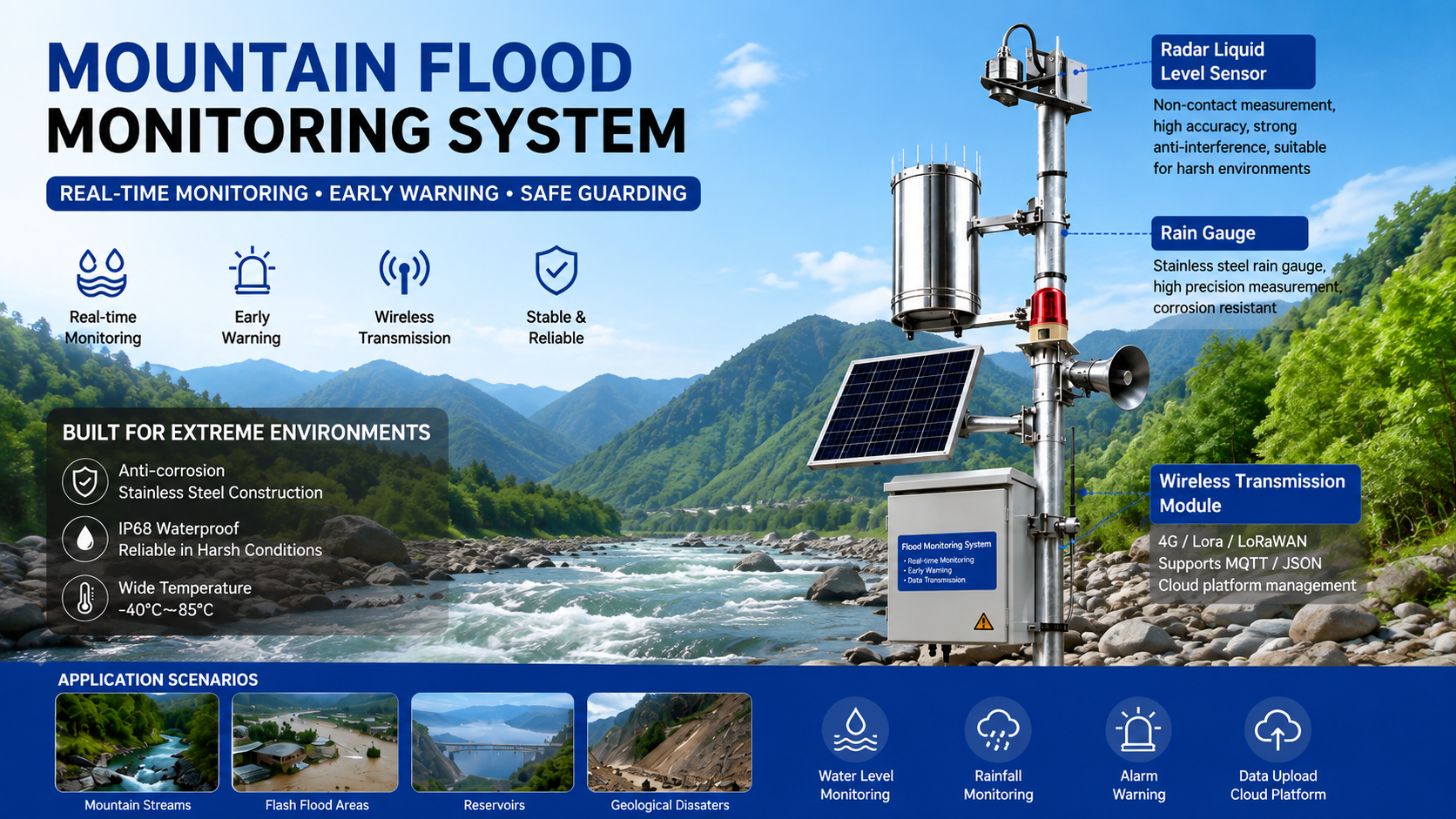

Livell 1 — Strumentazzjoni tal-istazzjon.Is-senser tar-radar jitwaħħal fuq gantry galvanizzat jew parapett ta' pont, ippuntat vertikalment 'l isfel lejn ix-xmara. Il-gauge tax-xita jitwaħħal metru sa tnejn 'il fuq mill-għeluq tas-senser fuq l-istess arblu. Reġistratur tad-dejta bi skrin fl-għeluq tal-istazzjon li ma jgħaddix ilma minnu jaħżen dejta ta' intervalli ta' 15-il minuta għal 90 jum għaż-żewġ strumenti, u juri l-istadju attwali, l-intensità attwali tax-xita, u l-istatus tat-trażmissjoni. It-tekniku idrometriku tal-BCRFC juża l-Handmeter waqt żjarat trimestrali fis-sit — miter tal-kurrent ta' referenza portabbli għall-veloċità u stħarriġ GPS għad-datum tal-istadju — u jikkonferma l-qari tar-radar kontra kejl indipendenti fuq il-post qabel ma t-tqabbil jidħol fir-rekord tal-assigurazzjoni tal-kwalità tal-BCRFC.
Livell 2 — Trażmissjoni.L-istazzjonijiet fil-qiegħ tal-widien ħdejn komunitajiet popolati jużaw 4G direttament mal-pjattaforma operattiva tal-BCRFC. L-istazzjonijiet fuq l-għoljiet u l-mogħdijiet tal-muntanji, fejn il-kopertura ċellulari tonqos jew tisparixxi, jużaw LoRaWAN biex jittrażmettu d-dejta lill-gateways fl-eqreb tarzna tal-manutenzjoni tat-toroq jew stazzjon tat-temp tal-Ambjent Kanada. Id-dejta kollha hija ppakkjata fil-format MQTT Json, u titma' kemm il-mudell ta' tbassir tal-għargħar provinċjali tal-BCRFC kif ukoll is-sistema ta' twissija tal-Programm Nazzjonali ta' Mitigazzjoni tad-Diżastri tas-Sigurtà Pubblika Kanada.
Livell 3 — Kaskata ta' sħab u twissijiet.Is-server u s-softwer tal-Cloud jikkonsolidaw il-livell tax-xita u x-xita mill-istazzjonijiet kollha, u juru dejta f'ħin reali u dejta storika fil-baċiri tax-xmajjar monitorjati tal-provinċja. Is-sistema tar-rilej tal-allarm timplimenta kaskata bi tliet livelli bbażata fuq il-limiti stabbiliti tal-BCRFC:
| Livell ta' twissija | Kundizzjoni ta' attivazzjoni | Azzjoni tar-relay |
|---|---|---|
| Allerta ta' Għargħar | Tlugħ tal-istadju > 0.5 m/siegħa + xita > 20 mm/siegħa | Notifika tal-previżjoni tad-dazju tal-BCRFC |
| Twissija ta' Għargħar | Stadju > livell ta' azzjoni ta' għargħar (dejta speċifika għas-sit) | Notifika tas-Sistema Awtomatizzata ta' Twissija ta' Emerġenza lill-muniċipalitajiet affettwati |
| Emerġenza ta' Għargħar | Tlugħ tal-palk > 1.0 m/30 min | Eskalazzjoni diretta lill-Ġestjoni tal-Emerġenza tal-BC; għeluq ta' pontijiet 'l isfel |
Riżultati fuq il-Post: Skjeramenti fil-Baċiri ta' Fraser u Thompson, 2026
Il-Ministeru għall-Ambjent u t-Tibdil fil-Klima tal-British Columbia kkummissjona 60 stazzjon bir-radar flimkien ma' stazzjon tal-kejl tax-xita madwar il-baċiri ta' Fraser u Thompson bejn Ottubru 2025 u Marzu 2026 — li jkopru ż-żoni tal-ġbir tal-ilma fejn l-avveniment tal-2021 qered l-aktar infrastruttura ta' monitoraġġ.
Ħardwer:60 sensur tal-livell tar-radar FMCW ta' 24GHz + 60 gauge tax-xita tal-istainless steel ta' 0.2mm, enerġija minn batterija solari, trasmissjoni LoRaWAN/4G.
Trażmissjoni:38 stazzjon fuq 4G, 22 fuq LoRaWAN. Kollha MQTT Json għal pjattaforma BCRFC.
Lokali:Reġistratur tad-dejta bi skrin f'kull stazzjon; Verifika tal-miter tal-idejn kull tliet xhur.
Allarm:Kaskata ta' limitu BCRFC bi tliet livelli.
Prestazzjoni tal-istaġun tal-maltempati u l-irdumijiet qawwija fir-Rebbiegħa 2026 (April–Awwissu 2026):
| Metrika | Linja bażi ta' qabel l-aġġornament (2025) | Netwerk tar-radar (2026) |
|---|---|---|
| Stazzjonijiet ta' monitoraġġ attivi matul il-fluss massimu | 186 (14 offline) | 200 (0 offline) |
| Kompletezza tad-dejta waqt avvenimenti > 50 mm/jum | 79.4% | 97.2% |
| Ħin medju ta' twissija ta' għargħar | 38 minuta | 71 minuta |
| Qari falz ta' stadju baxx (interferenza tad-debris) | 23 | 0 |
| Ħsara fiżika fl-istazzjon li teħtieġ tiswija | 4 | 0 |
| Attivazzjonijiet ta' twissija ta' għargħar li jqanqlu azzjoni muniċipali | 6 | 9 |
Riżultati operattivi:
- Żero fallimenti fl-istazzjonijiet matul il-mewġ qawwi tar-rebbiegħa tal-2026 u żewġ avvenimenti atmosferiċi sinifikanti tax-xmajjar f'Awwissu. It-tagħbijiet ta' debris fis-sistemi tax-xmajjar Coquihalla u Nicola — dokumentati waqt spezzjoni fuq il-post bħala li jinkludu akkumulazzjonijiet ta' zkuk fil-pilastri tal-pontijiet — ma affettwawx il-kejl tar-radar f'xi wieħed mis-60 stazzjon ġodda.
- Il-ħin medju ta' twissija ta' għargħar żdied minn 38 għal 71 minuta — ir-riżultat tad-dejta tal-għoli tax-xita tal-kejl tax-xmara li pprovdiet l-attivazzjoni tax-xita 'l fuq qabel ma żdied l-istadju tax-xita seta' jitkejjel fis-sensorju tax-xmara. Il-qligħ ta' 33 minuta jirrappreżenta ħin addizzjonali ta' tħejjija għall-evakwazzjoni għall-komunitajiet 'l isfel.
- 9 attivazzjonijiet ta’ twissija ta’ għargħar fl-2026 kontra 6 fl-2025 — iż-żieda tirrifletti kapaċità mtejba ta’ skoperta, mhux aktar għargħar. Ir-reviżjoni ta’ wara l-istaġun tal-BCRFC identifikat li 3 mit-twissijiet tal-2026 kienu jikkorrispondu għal avvenimenti li ma kinux jiġu skoperti jew li kienu jiġu skoperti tard wisq biex jiġu attivati taħt il-konfigurazzjoni tan-netwerk tal-2025.
- L-istrim tad-dejta MQTT Json kiseb kompletezza ta' 97.2% fis-60 stazzjon kollha — id-distakk ta' 2.8% kien ikkonċentrat f'żewġ stazzjonijiet LoRaWAN fejn l-enerġija tal-gateway ġiet interrotta matul il-maltempata tat-12 ta' Awwissu. Loggers tad-dejta fuq il-post ippreservaw ir-rekord sħiħ fiż-żewġ stazzjonijiet.
- Ir-Rapport ta' Progress tal-Istrateġija ta' Adattament Nazzjonali tal-2026 tal-BC semma n-netwerk idrometriku estiż bħala riżultat konkret taħt l-impenn federali għat-tnaqqis tar-riskju ta' għargħar — l-ewwel darba li l-ħardwer fil-livell tas-sensuri ġie msemmi f'dokument nazzjonali ta' rappurtar dwar l-adattament għall-klima.
Ikkuntattja lil Honde Technology għall-Infrastruttura tal-Monitoraġġ tal-Għargħar
Honde Technology huwa manifattur Ġermaniż verifikat minn TUV & Alibaba. Aħna nipprovdu s-sensuri tal-livell tar-radar FMCW ta' 24GHz, il-kejl tax-xita tal-istainless steel, u l-arkitettura tat-telemetrija kklassifikata għal klima kiesħa meħtieġa minn netwerks idrometriċi nazzjonali u provinċjali li joperaw f'ambjenti tax-xmajjar taħt iż-żero u mgħobbija b'debris.
Għal aktar informazzjoni dwar is-sensuri u soluzzjonijiet IoT personalizzati, jekk jogħġbok ikkuntattja lil Honde Technology Co., LTD.
- WhatsApp:+86-15210548582
- Email:info@hondetech.com
- Sit elettroniku tal-Kumpanija:www.hondetechco.com
Il-Mappa tad-Domanda fis-Swieq Żviluppati tal-Monitoraġġ tal-Għargħar
L-ispeċifikazzjoni tal-akkwist immexxija mix-xmajjar atmosferiċi — radar FMCW mingħajr kuntatt li jiflaħ tagħbijiet ta' debris, ikklassifikat sa −40°C, bi protezzjoni integrata mis-sajjetti — huwa l-istandard li qed joħroġ f'kull pajjiż żviluppat li qed jesperjenza reġimi ta' għargħar fil-muntanji li qed jintensifikaw. L-NVE (Direttorat Norveġiż għar-Riżorsi tal-Ilma u l-Enerġija) tan-Norveġja aġġorna aktar minn 80 stazzjon idrometriku għal radar mingħajr kuntatt mill-2022, immexxi mill-istess modi ta' falliment ta' debris u silġ dokumentati fil-BC. Il-FOEN (Uffiċċju Federali għall-Ambjent) tal-Iżvizzera jispeċifika sensuri tal-livell mingħajr kuntatt għall-istazzjonijiet kollha ta' monitoraġġ tal-għargħar f'daqqa Alpin taħt il-programm ta' aġġornament tal-Hydlogischer Atlas der Schweiz. L-MLIT tal-Ġappun skjera radar FMCW f'xmajjar magħżula ta' Twissija ta' Diżastru tas-Sediment — kategorija li tkopri l-gradjent wieqaf u mgħobbi bid-debris li x-xmajjar tal-muntanji tal-Ġappun jaqsmu mal-BCs. L-HZB tal-Awstrija jispeċifika l-istess teknoloġija tar-radar għan-netwerk ta' monitoraġġ tat-torrenti Alpini tiegħu taħt il-programm Wildbach- und Lawinenverbauung. Kull skjerament jikkonverġi fuq l-istess speċifikazzjoni tal-ħardwer: radar li jaqra l-wiċċ tal-ilma mingħajr ma jmiss l-ilma, jittrażmetti f'MQTT Json, u xorta jopera wara li jkun għadda l-għargħar li suppost ikejlu.
